Купить сальник ТМ89 L=200

Данный сальник имеет длину 200мм и разработан для пропуска через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 250, 300, 350, 400,  500, 600, 700, 800, 900, 1000, 1200, 1400 мм. Подробные характеристики вы можете посмотреть на картинке ниже, где приведена полная таблица размеров сальников Т-89 для всех диаметров.

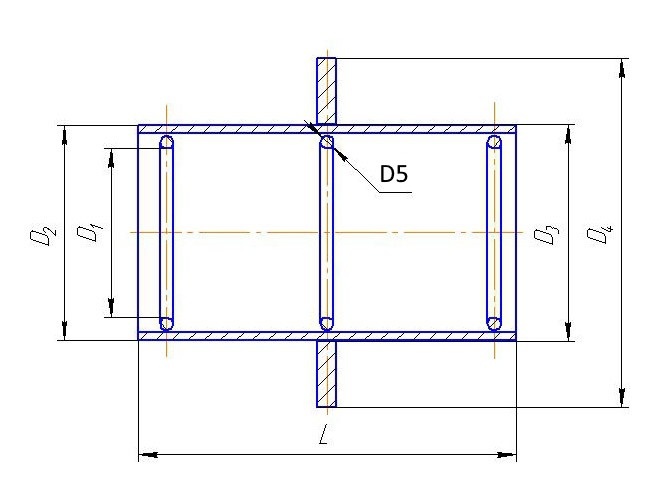

Условные обозначения на чертеже:

D трубы — условный проход пропускаемой трубы, мм

D1 — диаметр пропускаемой трубы (наружный), мм

D2 — диаметр сальника (наружный), мм

D3 — диаметр сальника с толщиной сварного шва для ребер, мм

D4 — диаметр сальника с ребрами, мм

L — длина сальника, мм

Наименование	Диаметр, Ду	Диаметр трубы, D	D1	D2	D3	D4	D5	Масса, кг
ТМ 89	50	57	89	114	116	185	7	5,6
ТМ 89 — 01	80	89	115	140	142	215	7	6,9
ТМ 89 — 02	100	108	140	165	167	240	7	8,2
ТМ 89 — 03	125	133	191	219	221	290	7	14
ТМ 89 — 04	150	159	239	273	275	345	10	20,3
ТМ 89 — 05	200	219	239	273	275	345	10	16
ТМ 89 — 06	250	273	291	325	327	395	10	18,8
ТМ 89 — 07	300	325	382	426	428	500	15	34,4
ТМ 89 — 08	350	377	430	478	480	550	15	42,7
ТМ 89 — 09	400	426	484	530	532	600	15	45,8
ТМ 89 — 10	500	530	584	630	632	735	15	57
ТМ 89 — 11	600	630	672	720	722	810	15	64,9
ТМ 89 — 12	700	720	772	820	823	920	15	78,5
ТМ 89 — 13	800	820	872	920	923	1030	15	89,3
ТМ 89 — 14	900	920	972	1020	1023	1130	15	98,6
ТМ 89 — 15	1000	1020	1070	1120	1123	1230	15	113,7
ТМ 89 — 16	1200	1220	1270	1320	1323	1430	15	135
ТМ 89 — 17	1400	1420	1470	1520	1523	1630	15	155,5
